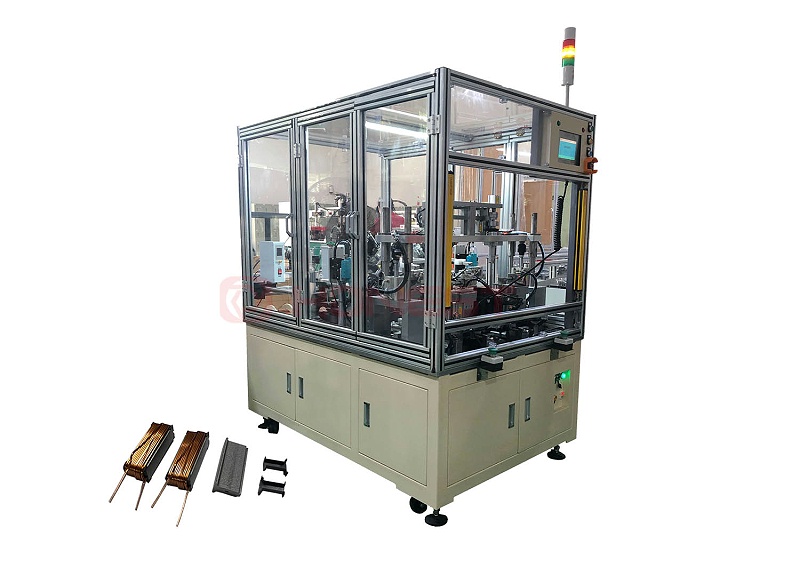

扁線分塊繞線機作為專門用于扁線電機定子繞線的先進設備。通過高精度的機械運動和自動化控制系統，將扁平導線繞制成交錯排列的線圈塊。其主要結構包括繞線軸、放線裝置、張力控制模塊、嵌線機構等。其中，點膠工藝作為扁線分塊繞線機生產流程中的重要環節、直接關乎產品最終的絕緣性能、機械穩定性和使用壽命。但伴隨科技的不斷進步，自動點膠技術逐漸取代傳統的人工點膠工藝，成為提升生產效率和產品質量的關鍵。

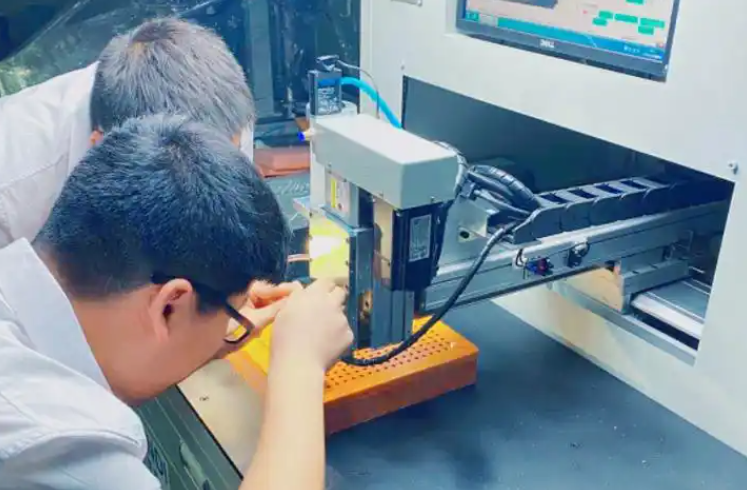

在傳統電機制造工藝中，人工點膠是常見的。工人手持點膠槍，根據經驗在繞線完成后對線圈的連接點、絕緣層破損處等關鍵位置進行點膠操作。

事實上，人工點膠存在諸多局限性。首先，人工操作的精度和穩定性難以保證，容易出現膠量不一致、點膠位置偏差等問題，從而影響電機的質量和性能。其次，由于膠水流量無法準確控制，部分定子因膠水過多導致內部空間被擠占，而部分定子則因膠水過少，無法有效固定絕緣材料，致使絕緣層在電機振動過程中發生位移，進一步削弱絕緣效果。

為解決傳統人工點膠不足，現代扁線分塊繞線機在設備中配備了先進的自動點膠系統，該系統主要由以下部分組成：

• ※高精度點膠閥：負責控制膠水的流量和壓力，確保點膠量的穩定且精確。
• ※智能供膠模塊：儲存和供應膠水，同時具備自動攪拌、過濾和溫度控制功能，以確保膠水的均勻性和流動性。
• ※多軸聯動機械臂：搭載點膠閥，可按照預設的軌跡對繞線后的扁線進行點膠操作。

自動點膠的關鍵技術控制

• ※視覺識別技術：該自動點膠系統配備了高清攝像頭和圖像處理算法，可通過圖像處理算法精準識別線圈連接點、絕緣層破損處等點膠位置，并將這些位置信息轉換為機械臂的運動坐標。即使有偏差，視覺識別技術也能自動進行調整，確保點膠位置的準確性。
• ※機械臂高精度運動控制：為實現精準的點膠控制，機械臂則通過高分辨率的編碼器和先進的伺服控制算法，能夠在各個軸向上實現微米級的運動控制。同時，控制系統具備誤差補償功能，能夠?qū)崟r監測和修正機械臂的運動誤差，確保點膠軌跡的穩定性和重要性。
• ※流體控制技術：自動點膠系統中采用高精度的壓力傳感器和流量傳感器，實時監測膠水的輸送狀態，并通過反饋控制系統自動調節供膠模塊的輸出壓力和點膠閥的開啟時間，確保每次點膠量的穩定一致。

此外，在點膠過程中，系統通過壓力傳感器、流量傳感器和位置傳感器等實時監測點膠的各項參數。一旦發現異常情況，如膠量不足、點膠位置偏差等，系統會自動立即發出警報并暫停點膠操作，等待人工干預或自動調整。同時，利用機器視覺系統對點膠后的線圈進行檢測，通過比對預設的膠點形狀、尺寸和位置標準，系統能夠快速識別出不符合要求的膠點，并自動記錄缺陷位置和類型。

綜上，扁線分塊繞線機的自動點膠技術以高精度、高效率以及高穩定的智能化集成能力，在電機生產制造上展現出顯著優勢。與傳統人工相比，自動點膠系統能夠有效提高產品質量、降低生產成本，并為推動電機制造企業向智能化制造的方向邁進。

對此，如您正在尋找扁線分塊定子繞線機或有非標定制化的需求，我們誠摯地歡迎您做客合利士工廠與我們的技術工程師共同探討，攜手推動扁線分塊定子繞線技術的創新與發展，為電機制造行業的進步貢獻力量！
