隨著全球?qū)Ω吣苄?、高功率密度電機需求的不斷增長，扁線電機憑借優勢的性能特點，在新能源電動汽車的驅動系統、家用電器、工業自動化等領域得以廣泛應用。

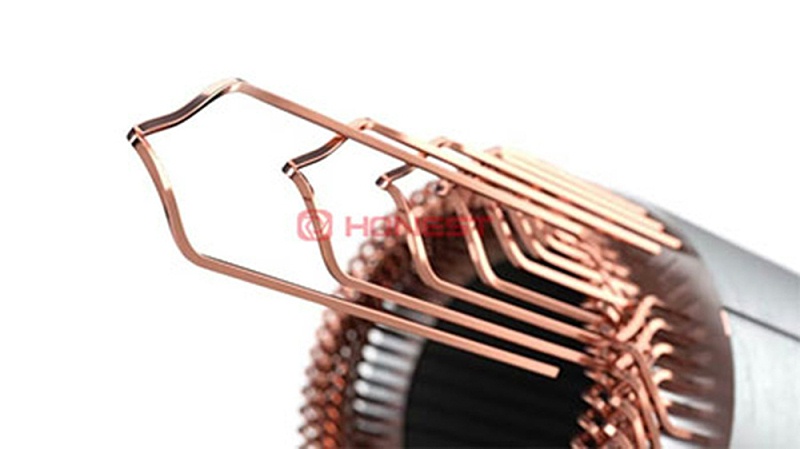

然而，卓越性能的背后，折彎工藝是確保其高能效運行的關鍵步驟之一。它通過精確控制扁銅線的形狀和位置，折彎工藝使得定子繞組可以緊密填充在定子的有限空間內，從而提高電機的槽滿率和效率。但在扁線電機的扁銅線折彎過程中，遠非簡單的 “彎一下”那么簡單，其重要性體現在以下幾個核心維度：

①實現端部緊湊成型：通過精密的折彎能確保所有繞組端部高度一致、排列整齊，最大限度地壓縮軸向尺寸，實現電機的小型化、輕量化。

②保證電氣連接可靠性：只有確保折彎的位置精確，才能確保焊接頭能夠準確對位，實現充分的接觸面積。

③維持導體的完整性：在精良的折彎工藝中須確保導體塑性變形的同時，能夠最大限度地保護絕緣漆層不被刮傷、壓痕、開裂或過度拉伸。

④產線的“節拍器”：折彎工位的速度、穩定性和合格率，將直接決定整條扁線電機生產線的節拍和設備綜合效率。

但在實際生產過程中，折彎工藝往往面臨不同的挑戰。首先，要確保高度一致的角度精度和位置控制，這要求對生產設備和技術上提出了很高的要求。其次，由于不同材質特性和尺寸規格的扁線對折彎工藝也有著不同要求，這也會增加工藝制造上的復雜性。

另外，若折彎不當，可能會造成電氣性能下降、物理損傷增加以及裝配困難等問題。這些問題最終將導致電機效率低下、壽命縮短甚至故障頻發，影響電機產品的性能。（因此，折彎不僅是制造環節，更是質量控制的“一道防線”）

面對不同的制造挑戰下，自動化設備可通過采用先進的伺服驅動系統、視覺引導技術和在線檢測功能，不僅可以顯著提高折彎精度和一致性，還能實時監控并調整折彎過程，確保產品質量。

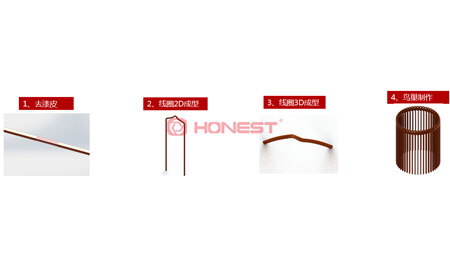

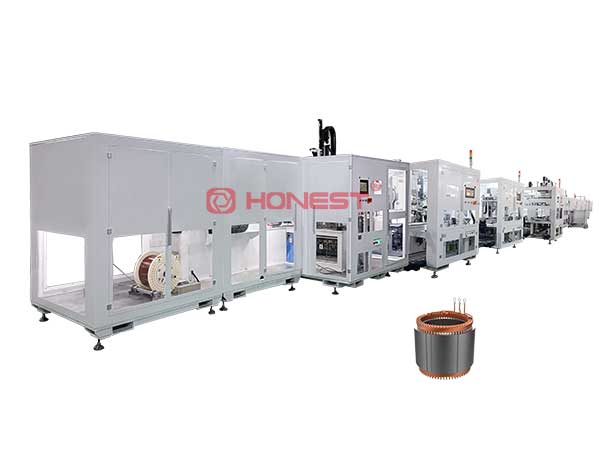

此外，合利士自研發的萬能制線機，憑借其“制線一體成型”的創新設計，在扁線電機的折彎過程中發揮了重要作用。該設備集成多種功能，能夠通過制線一體成型的方式，將扁線校直、剝漆、 2D折彎、3D 成型、剝漆損傷檢測、插線杯等集成在一臺自動化設備上，成型精度高達±0.05mm ，實現了從“原料到成型”的無縫銜接。這種一體化的設計不僅能夠減少中間環節，還降低了人為錯誤的風險，減少停機等待，大大提高了生產效率和產品的一致性。

綜上來看，在扁線電機邁向更高性能、更大規模應用的今天，折彎工藝已從“制造難點”逐步蛻變?yōu)椤凹夹g(shù)亮點”。它不僅是工藝精度的體現，更是企業制造能力與質量控制水平的象征。

而以合利士的扁線電機“萬能制線機”，正用一體化、智能化、高精的解決方案，打破技術生產壁壘，推動扁線電機制造行業的自主可控、高能效可靠的階段。未來，隨著智能制造技術的進步上，扁銅線的折彎工藝將進一步向更高精度、智能化的方向發展。

如果您正在尋找扁線電機組裝生產設備或針對扁線電機的工藝制造上有疑問，歡迎訪問合利士官網或評論留言。
