分塊定子繞線適配難？四代設備模塊化破局

作者：自媒體運營 編輯：自媒體運營 來源：發布日期： 2025.05.27

信息摘要：

合利士憑借先進技術與豐富經驗，提供了一套完整分塊定子繞線解決方案。從繞線方式的多樣化適配，絕緣紙貼合、再到自動點膠等工藝的自動化升級，能夠?qū)崱?/div>

在了解分塊定子繞線機前，我們都知道常見的繞線方式有外繞和內繞，這兩種繞線方式雖然在電機制造發展初期乃到至今都發揮了重要作用。但隨著電機性能要求的不斷提高，其局限性逐漸顯露。比如，在面對復雜形狀或多極數定子時，繞線效率偏低下，難以確保線圈中的均勻分布和一致性，導致電機性能不穩定。

而對于一些特殊材質的導線，傳統繞線方式容易造成導線損傷，影響電機的使用壽命。在此情況下，分塊定子繞線機則通過將定子分為幾聯繞制，再進行拼圓 ，這不僅解決傳統繞線方式難以處理復雜結構的難題，還能顯著提高電機功率密度與槽滿率，從而進一步提升電機繞線精度及生產效率，實現電機的性能提升。

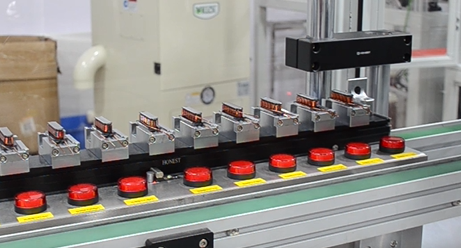

分塊定子繞線 (2)

當市場對電機需求向著更高性能、更個性化方向邁進，分塊定子繞線技術的短板也愈發凸顯。比如繞線設備的自動化程度不足；繞線工藝的精度控制不夠精準；設備的通用性差等。這些問題不僅制約著電機制造企業的生產效率和產品質量，還增加了企業的生產成本和運營壓力。

為了讓大家能夠更加清晰且場景化理解。下面，我們以一家新能源汽車電機制造企業的實際案例來深入剖析這些問題。（因涉及保密，案例對象企業將不展示表述）

某新能源汽車電機制造企業專注于高性能驅動電機的研發與生產，在行業內也算是頗具影響力的核心零部件供應商。但隨著新能源汽車市場對電機功率密度、效率及可靠性要求的不斷提升，企業于近期承接了關于一款新型的分塊定子生產項目。

據了解，該分塊定子采用多瓣繞線結構，旨在通過優化繞組布局提升電機性能。然而，企業現有繞線設備均基于傳統整體式定子結構設計，難以滿足對多瓣繞線的復雜工藝需求。且設備缺乏對多瓣結構的精準定位和繞線路徑控制能力，導致繞線過程常出現繞組錯位、匝數不均等問題，不僅影響生產效率，更無法確保電機的電磁性能一致性。

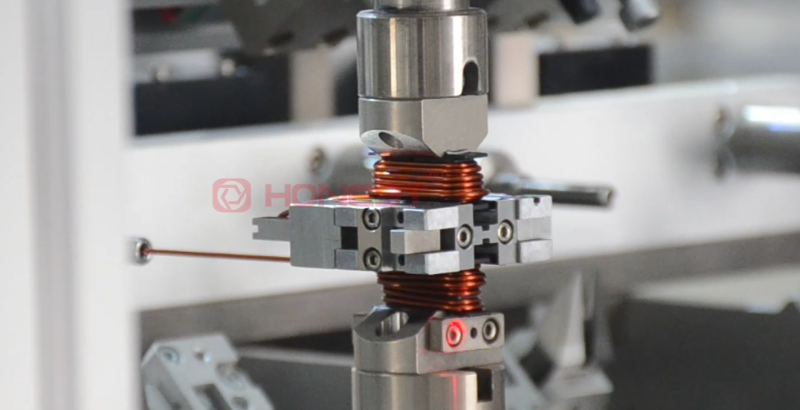

分塊定子圖

絕緣處理環節，企業采用手貼貼合絕緣材料的方式。這個過程由于人工操作受主觀因素影響較大，貼合過程難以保證壓力和速度的均勻性，致使部分已貼絕緣的產品表面出現氣泡、褶皺等缺陷。

此外，在點膠工序上，企業也同樣采用人工手持膠槍來進行的點膠作業。但在實際應用中，由于膠水流量無法準確控制，部分定子因膠水過多導致內部空間被擠占，而部分定子則因膠水過少，無法有效固定絕緣材料，致使絕緣層在電機振動過程中發生位移，進一步削弱絕緣效果。這些問題的存在，使得產品合格率難以進行提升，也因此嚴重制約了企業在市場的生產效率和競爭力。

從上述案例中，可以梳理出幾個分塊定子在繞線生產的痛點：

不同工位繞線機需求差異大：分塊定子的制造涉及單塊、雙聯繞、3聯繞、4聯繞 等多種繞線方式，每種方式對繞線機的結構、功能和精度要求各不相同。
手貼絕緣紙效率低：手工貼合絕緣紙不僅耗時耗力，且受工人操作熟練程度影響大，難以保證產品質量的穩定性，成為生產效率提升的瓶頸。
手工點膠：設備缺乏自動點膠功能，增加了人工操作環節，還存在點膠不均勻、質量不穩定等問題。

這些痛點的背后原因，我們發現：不同工位繞線需求差異大，是因?yàn)殡姍C(jī)設計的多樣化和個性化趨勢日益明顯；手貼絕緣紙效率低，根源在于傳統生產工藝的落后，難以滿足現代化大規模生產的需求；無法自動點膠，則反映出設備自動化程度不足，未能跟上智能制造的發展步伐。

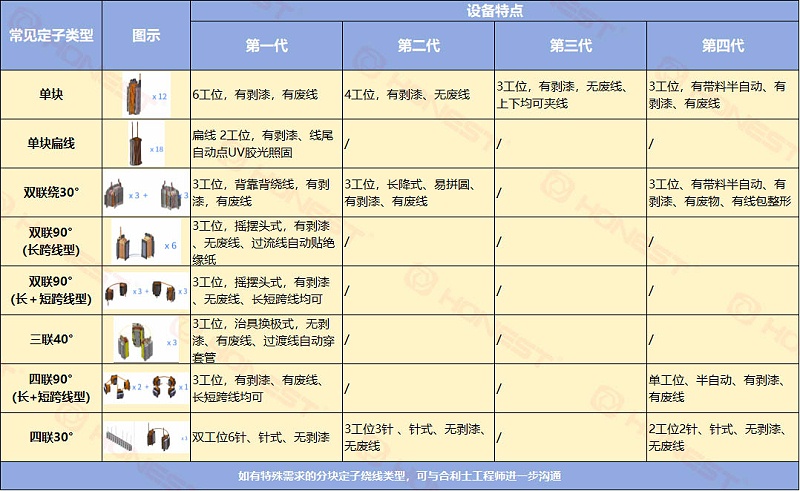

發現問題及其原因固然重要，所以我們?cè)趯?duì)該企業客戶的生產痛點進行深入分析后，結果并非是無計可施。實際上，合利士在對現有資源與合理利用以及創新思維的優化應用上，已制定出一系列切實可行的解決方案及應對策略。在分塊定子繞線技術領域，合利士有著深厚的技術積累和豐富的研發經驗，無論是單塊繞、雙聯繞、3 聯繞還是4聯繞，已歷經從第一代到第四代的優化升級，為客戶提供全方位、個性化的分塊定子繞線解決方案。

※針對不同工位繞線機需求差異大問題
合利士推出了一系列模塊化、定制化的繞線設備。無論是單塊繞、雙聯繞，還是3聯繞、4聯繞等都能根據客戶的具體需求，靈活配置設備的工位數量、繞線方式和功能模塊 。例如，對于需要多瓣繞線的客戶，合利士的雙聯（長+短跨線型）第四代繞線機，采用3工位設計，具備待料、半自動操作功能，不僅能實現長短跨線的精準繞制，還配備了線包整形功能，確保繞線質量和電機性能。
※解決手貼絕緣紙效率低難題
合利士在設備研發中集成自動貼絕緣紙技術。以雙聯（長跨線型）第一代繞線機為例，具備過流線自動貼絕緣紙功能，通過高精度的機械手臂和智能控制系統，實現絕緣紙的自動輸送、定位和貼合，大大提高了貼合效率和精度，減少了人工干預，確保產品質量的穩定性。
※自動點膠問題
合利士在設備中增加了自動點膠模塊。單塊扁線第一代繞線機就配備了線尾自動點UV膠光照固功能，通過精確控制膠水的流量和點膠位置，實現自動點膠和快速固化，不僅提高了生產效率，還確保點膠的均勻性和穩定性，有效提升電機的絕緣性能和可靠性。

回顧文中的案例痛點分析，合利士憑借先進技術與豐富經驗，提供了一套完整分塊定子繞線解決方案。從繞線方式的多樣化適配，絕緣紙貼合、再到自動點膠等工藝的自動化升級，能夠?qū)崿F(xiàn)全方位滿足客戶需求，幫助企業提高生產效率、降低成本、提升產品質量。

隨著新能源汽車、工業自動化等行業的快速發展，市場對電機的性能和質量要求將越來越高，對分塊定子繞線機的需求也將更加多樣化和個性化。合利士作為電機智能裝備解決方案供應商，自創立以來便以自主研發定制繞線機起步，始終于行業發展趨勢同頻共振。未來，將繼續緊跟行業發展趨勢，加大研發投入力度，不斷優化產品性能和服務質量，滿足市場日益變化的需求。

對此，如您正在尋找分塊定子繞線機或有非標定制化的需求，我們誠摯地歡迎您做客合利士工廠與我們的技術工程師共同探討，攜手推動分塊定子繞線技術的創新與發展，為電機制造行業的進步貢獻力量！
